JN-IV850(发那科0I-MF(5包)系统皮带式8000rpm)

简介—— JN-IV850(发那科0I-MF(5包)系统皮带式8000rpm)立式亚博娱乐下载地址中心JN-IV850技术参数主要配置明细表机床机械指标1、机床结构机床的主要基…

  • 立式亚博娱乐下载地址中心
  • 详情内容/ Content details

    手机扫一扫

    JN-IV850(发那科0I-MF(5包)系统皮带式8000rpm)

    立式亚博娱乐下载地址中心

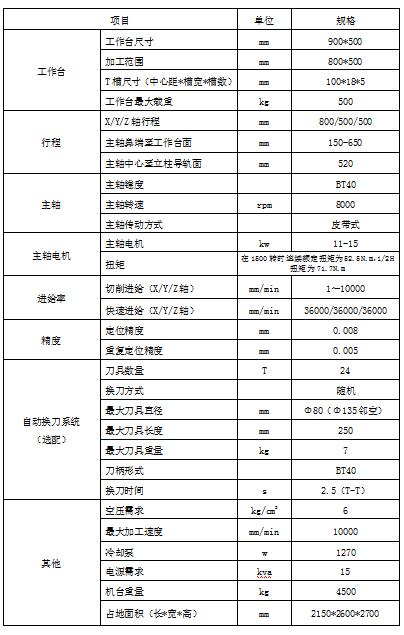

    JN-IV850技术参数

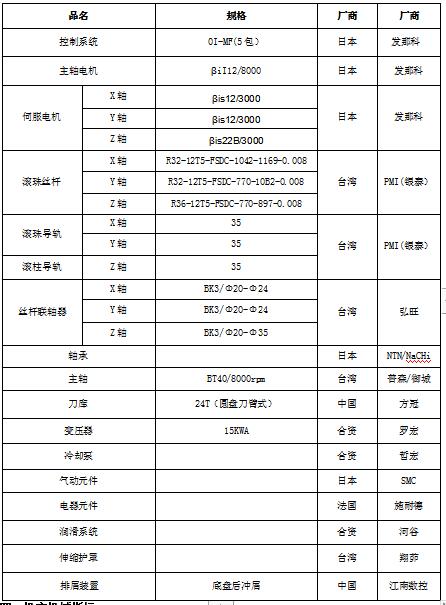

    主要配置明细表

    机床机械指标

    1、机床结构

    机床的主要基础件,采用高抗拉强度铸铁,在结构上进行优化设计,具有较高的静态刚度。

    主轴具有高刚性结构,机械效率高。

    主轴电机采用了交流伺服技术,可实行无级变速正反转

    三轴丝杆采用滚珠螺母副结构,使三轴具有较好的动态刚度和抵抗热变形能力

    三轴采用台湾高精度等级重载线性滑轨,适合高速切削,刚性强,效率高

    三轴滚珠螺杆和驱动伺服马达直接传动,无传动累积误差,重复及定位精度高

    自动换刀结构,换刀迅速,动作平稳

    机床所有零部件和各种计量单位全部符合国际单位(ISO)标准

    2、机床防护

    机床防护装置安全、齐全、可靠

    机床噪音:符合国家标准,75db

    电控柜密封防尘防水,等级IP65

    3、润滑系统

    采用TZ电动润滑装置,对各滑动面及滚珠丝杆进行定量注滑润滑

    注油时间间隔和注油量可调,确保各个润滑点得到....注油

    油位过低(缺油)时机床显示报警

    润滑油选用68#导轨润滑油

    润滑箱容积2

    润滑泵电压220V,电机输出功率25W,.大压力2.5Mpa吐出流量110Ml/min

    4、冷却系统

    冷却系统容积240L

    斯特尔冷却泵,电机功率P11030WP2760W,流量5 m3/hHmax37.5m

    切削冷却为万向喷头喷射冷却液

    5、气动系统

    气动系统装有三点组合,压力开关、电磁阀等,实现气动换刀,主轴吹气,压力6-8KG/C㎡,流量220L/MIN,外接气枪,可对工作区域进行清洁

    6、电气系统

    标准系统具有完善可靠的联锁、安全保护和故障自诊断报警功能

    配有RS232标准通讯接口,可用计算机软盘进行程序的储存

    (根据用户的要求可提供相应的软件)

    可根据用户要求选择其它的系统

    7、排屑装置

    底盘后冲屑
